Kædeslynger i legeret stål: 80 og 100 Grade Guide

Hvad er kædestropper i legeret stål?

legeret stål kædeslynger er kraftige løfteenheder designet til industrielle applikationer, der kræver styrke, holdbarhed og pålidelighed under ekstreme forhold. Hver slynge er konstrueret af indbyrdes forbundne kædeled af legeret stål med et hovedled foroven og endebeslag - såsom kroge, ringe eller kroge - ved arbejdsenderne. I modsætning til syntetiske alternativer strækker kædeslynger af legeret stål sig ikke, flosser eller nedbrydes ikke, når de udsættes for skarpe kanter, slibende overflader eller forhøjede temperaturer, hvilket gør dem til standardvalget for støberier, stålværker, byggepladser og tunge produktionsmiljøer.

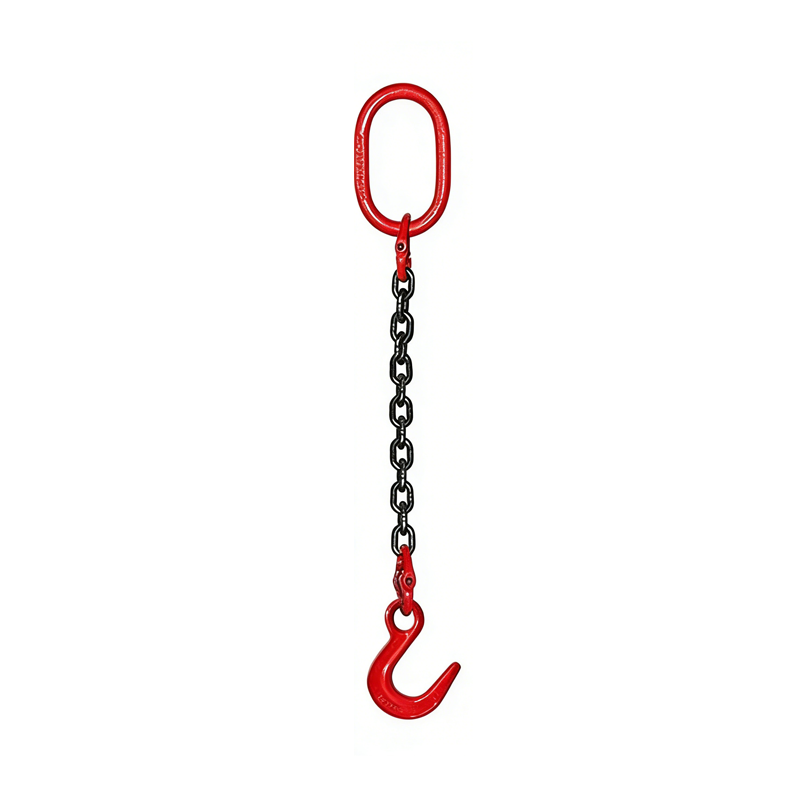

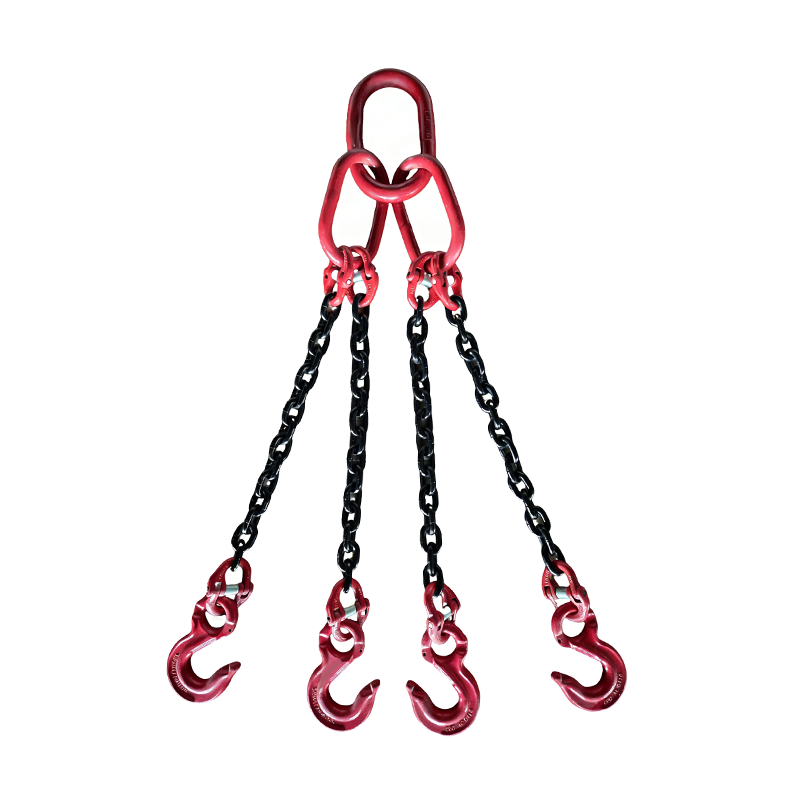

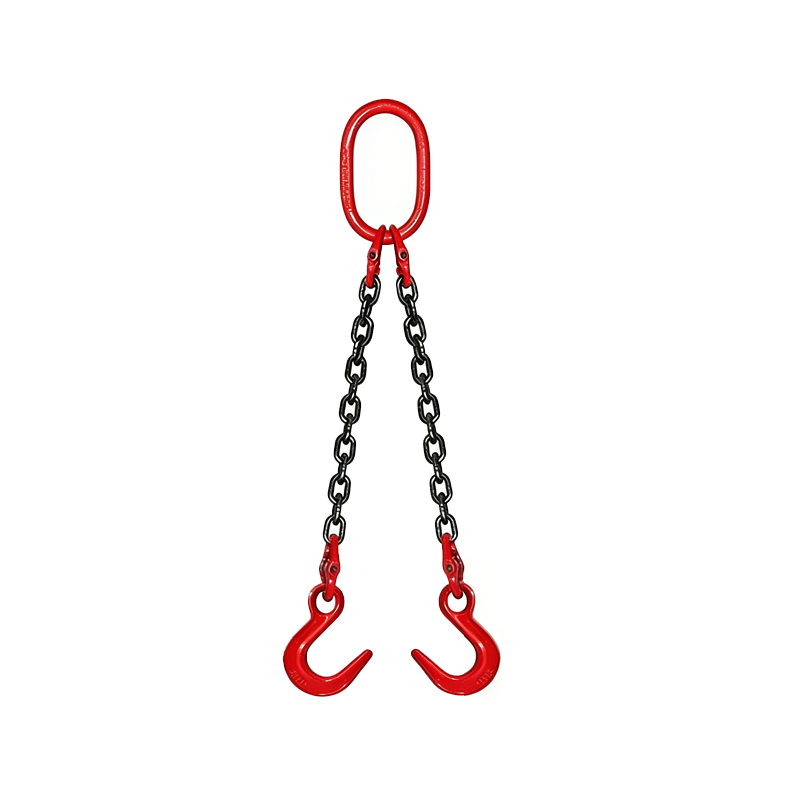

Kædeslynger fås i fire hovedbenkonfigurationer: enkeltben, dobbeltben, tredobbelt ben og fire poter . Hver konfiguration fordeler belastningen forskelligt og vælges baseret på form, vægt og balancekrav for det objekt, der løftes. En enkeltbensslynge er ideel til simple vertikale løft, mens sejl med flere ben giver overlegen lastkontrol til asymmetriske eller overdimensionerede laster.

80. klasse vs. 100. klasse: Forståelse af den grundlæggende forskel

Kvaliteten af en kædeslynge refererer til den mindste brudstyrke i forhold til kædens tværsnitsareal – en højere kvalitet betyder større styrke i samme diameter. Når du vælger kædestropper i legeret stål, er valget mellem klasse 80 og klasse 100 en af ​​de mest kritiske beslutninger, der direkte påvirker arbejdsbelastningsgrænser, sejlvægt og omkostningseffektivitet.

Grade 80 kædeslynger har længe været industristandarden og bliver fortsat meget brugt til generelle tunge løft. De tilbyder fremragende styrke, en dokumenteret track record og bred kompatibilitet med de fleste rigningshardware. Men klasse 100 kædesejl tilbyder cirka 25 % højere arbejdsbelastningsgrænser på den samme kædediameter – hvilket betyder, at du kan løfte tungere byrder med en lettere, mere håndterbar sejlsamling. Dette er især værdifuldt i operationer, hvor montørtræthed, opstillingshastighed og krankapacitet er nøglefaktorer. Begge klasser opfylder standarderne EN 818-4, ASME B30.9 og GB/T 10051, hvilket sikrer fuld sporbarhed og godscertificering.

Højtemperaturløftning: Hvorfor kædeslynger er fantastiske

En af de mest markante fordele ved kædestropper i legeret stål frem for alternativer af syntetiske eller stålreb er deres enestående ydeevne som løftestropper ved høje temperaturer. Nylon- og polyesterslynger kan begynde at miste strukturel integritet ved temperaturer så lave som 80°C, mens wireslynger er modtagelige for varmeinduceret træthed og kernenedbrydning. Kædeslynger i legeret stål er på den anden side klassificeret til kontinuerlig brug ved temperaturer op til 400°C med passende reduktion af arbejdsbelastningsgrænsen.

I henhold til ASME B30.9-retningslinjerne bør arbejdsbelastningsgrænsen for en kædeslynge reduceres, når den bruges i højtemperaturmiljøer. Følgende reduktioner gælder som generel industrivejledning:

• Op til 200°C: Ingen reduktion i WLL påkrævet
• 200°C til 300°C: Reducer WLL med 10 %
• 300°C til 400°C: Reducer WLL med 25 %
• Over 400°C: Sejlet skal tages ud af drift og gencertificeres før videre brug

Dette gør kædeslynger af legeret stål til den eneste praktiske mulighed for håndtering af varme barrer i stålværker, smeltet formoverførsel i støberier og ovnrelateret løft i keramik- eller glasfremstilling. Det er afgørende at lade sejlene køle af, før de inspiceres efter brug, da varmeeksponering er kumulativ – hver højtemperaturcyklus påvirker gradvist den langsigtede arbejdsbelastningskapacitet.

Endeligt tilbehør og konfigurationsmuligheder

Alsidigheden af kædestropper i legeret stål udvides yderligere af de mange forskellige tilgængelige tilbehør. Det er lige så vigtigt at vælge det korrekte tilbehør som at vælge den korrekte grad og antal ben, da uhensigtsmæssige fastgørelser kan kompromittere sikkerheden og kontrollen med lasten.

Almindelige typer endebeslag

• Slyngekrog (glidekrog): Store halskroge, typisk selvlåsende, brugt til almindelige overheadløft. Velegnet til de fleste standardapplikationer.
• Selvlåsende krog: Roterer i midten og låser automatisk under lasttryk, hvilket forhindrer utilsigtet udløsning under løft. Vigtigt til dynamiske eller høje vibrationsmiljøer.
• Støbekrog: Har en ekstra stor halsåbning designet til at rumme fastgørelsespunkter for voluminøse laster, der almindeligvis bruges til håndtering af støberi og smeltet metal.

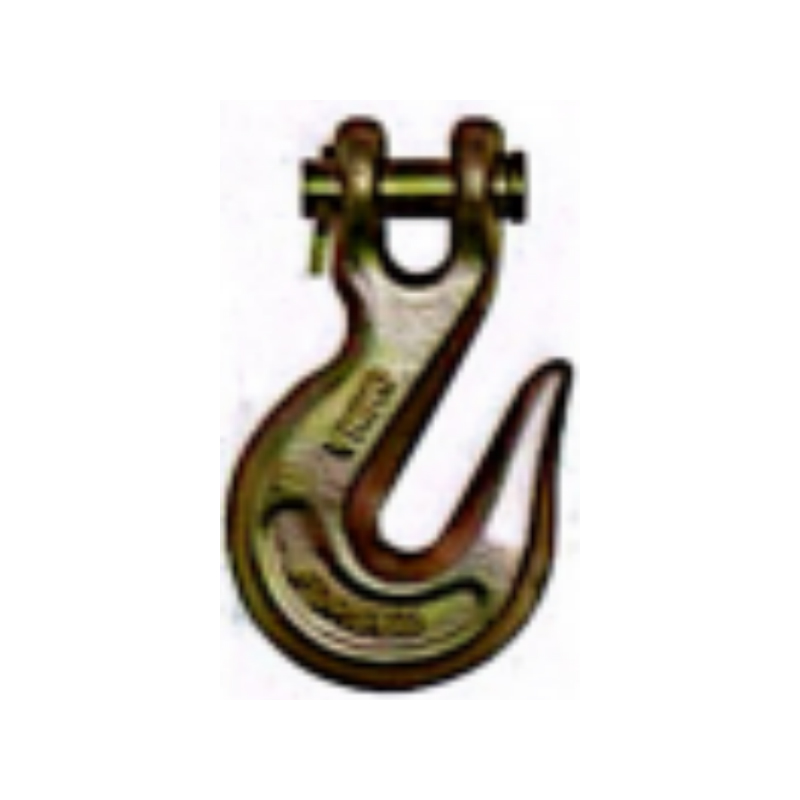

• Gribekrog: Den har en smal hals, der klemmer direkte mellem kædeleddene, hvilket gør det muligt at forkorte sejlets arbejdslængde uden at reducere den nominelle kapacitet.
• Aflangt hovedlink: Den øverste ring, der forbinder alle ben til krankrogen eller hejsen. Skal svare til den korrekte belastningsværdi for hele samlingen.

For sejl med flere ben påvirker benvinklen markant den effektive arbejdsbelastningsgrænse. Når vinklen mellem benene øges ud over 60°, øges spændingen i hvert ben markant. Se altid belastningsvinkelfaktordiagrammet, der følger med Grade 80 eller Grade 100 certificerede kædestropper for at bekræfte den korrekte WLL til din løftegeometri.

Certificeringsstandarder: EN 818-4, ASME B30.9 og GB/T 10051

Certificerede kædestropper i legeret stål er fremstillet og testet i overensstemmelse med internationalt anerkendte standarder for materialeegenskaber, prøvebelastningstest, mærkning og sporbarhed. At forstå, hvilken standard der gælder for din region eller eksportmarked, er afgørende for overholdelse og forsikringsformål.

• EN 818-4: Den europæiske standard for korte kædestropper til generelle løfteformål. Dækker aktuelle klasser, montagetest, mærkningskrav og sikkerhedsfaktorer. Obligatorisk for CE-mærkede sejl solgt på EU-markeder.
• ASME B30.9: Den amerikanske standard, der regulerer konstruktion, fastgørelse, brug, inspektion og vedligeholdelse af slynger – inklusive kædeslynger i legeret stål. Bredt refereret i nordamerikanske industrielle operationer.
• GB/T 10051: Kinas nationale standard for løft af kædeslynger, der dækker kæder med runde og korte kæder. Obligatorisk for sejl, der anvendes til løfteoperationer, der er certificeret i henhold til kinesiske lovgivningsrammer.

Hvert kompatibelt sejl er mærket med et holdbart navneskilt eller etiket, der viser sejlets stil, serienummer, kædestørrelse, klasse, arbejdsbelastningsgrænse og producentoplysninger. Denne fuldstændige sporbarhed gør det muligt for operatører og sikkerhedsledere at opretholde nøjagtige inspektionsregistre og trække optegnelser for hver enkelt slynge i deres inventar - et krav i OSHA-regulativer og tilsvarende internationale sikkerhedskoder på arbejdspladsen.

Kriterier for inspektion, vedligeholdelse og pensionering

Regelmæssig inspektion er ikke til forhandling for enhver løfteoperation. Kædeslynger af legeret stål skal inspiceres før hver brug og underkastes en grundig periodisk inspektion med intervaller bestemt af brugshyppighed, anvendelsesgrad og gældende regler. Nøgleindikatorer for, at et sejl skal tages ud af drift omfatter:

• Slid på kædeleddet overstiger den mindste tilladte tykkelse specificeret af producenten
• Revner, riller eller deformationer i ethvert led, hovedled eller endebeslag
• Strækker individuelle led ud over 3% af den oprindelige længde
• Beskadigede, ulæselige eller manglende identifikationsetiketter
• Termisk misfarvning, der indikerer eksponering over 400°C uden efterfølgende gencertificering
• Kemisk korrosion, korrosion eller enhver overfladeskade, der kompromitterer forbindelsens integritet

Korrekt opbevaring forlænger også sejlets levetid. Opbevar kædestropper i legeret stål på dertil beregnede kroge eller stativer – aldrig på gulvet, hvor de vil blive udsat for fugt, kemikalier eller køretøjstrafik. Efter brug i miljøer med høje temperaturer, lad sejlene køle helt af, før de rulles sammen og opbevares. Smør kædeled med jævne mellemrum med en let maskinolie for at forhindre overfladekorrosion, især ved udendørs eller høj luftfugtighed.

Valg af den rigtige kædeslynge til din anvendelse

At vælge den korrekte kædeslynge af legeret stål kræver evaluering af flere indbyrdes afhængige faktorer. Brug følgende tjekliste som et praktisk udgangspunkt, før du afgiver en ordre eller påbegynder en tilbagetrækning:

• Lastvægt og tyngdepunkt: Bestem den maksimale belastning og sørg for, at sejlets WLL – under hensyntagen til benvinklen – overskrider den med en passende sikkerhedsmargin.
• Driftstemperatur: Hvis applikationen involverer varme materialer eller miljøer over 200°C, kræves en højtemperatur løftesejlkonfiguration med klasse 80 eller klasse 100 legeringskæde. Anvend den korrekte WLL-reduktion.
• Benkonfiguration: Enkeltben til afbalancerede lodrette løft; to-, tre- eller firbenede sejl til brede, uregelmæssige belastninger eller belastninger med flere tilbehør.
• End fitting type: Tilpas typen af krog eller ring til geometrien af lastsikringspunktet og niveauet for risiko for utilsigtet frigørelse.
• Overholdelsesstandard: Bekræft, hvilken standard — EN 818-4, ASME B30.9 eller GB/T 10051 — der kræves til dit marked eller dit lovgivningsmæssige miljø.
• Kædens diameter og længde: Sørg for, at sejlets dimensioner passer til geometrien af din rigning uden for stort spil eller overdreven spænding på noget ben.

Hvis du er i tvivl, kontakt en certificeret rigningsingeniør eller sejlproducentens tekniske team. Konsekvenserne af en underdimensioneret eller forkert specificeret kædeslynge er alvorlige – korrekt valg er lige så vigtigt som korrekt brug. Klasse 80 og Grade 100 legeret stål kædestropper repræsenterer branchens mest pålidelige værktøjer til krævende løft og, med de korrekte specifikationer, inspektionsdisciplin og operationel praksis, leverer sikker, repeterbar ydeevne over tusindvis af løftecyklusser.
